Držák tlumiče brzdy KNOTT KF27-A1/B, KF30-E, KFG20-A/30-A/35-D, KRV30-B

Držák tlumiče pro nájezdové brzdy KNOTT:


KF 27 A1
KF 27 B
KF 30 E
KFG 20 A
KFG 30 A
KFG 35 D
KRV 30B

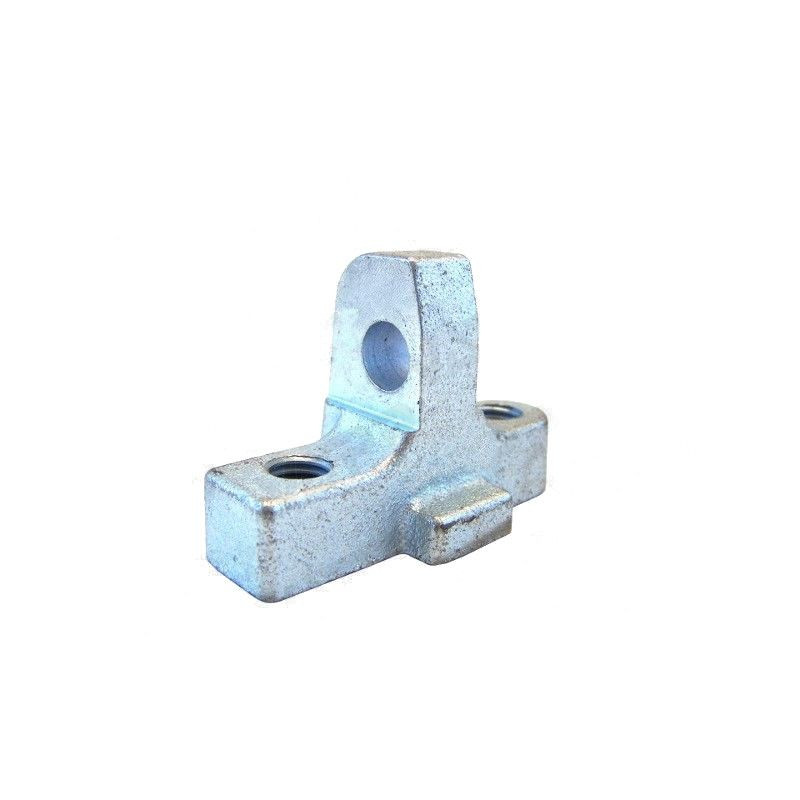

Litinový držák slouží k přichycení konce pístnice tlumiče k tělesu nájezdové brzdy. Shora jsou v držáku dva otvory se závitem M12 pro přišroubování k tělesu nájezdové brzdy (šrouby nejsou součástí dodávky). Otvor pro uchycení pístnice tlumiče je bez závitu. Pístnice se v otvoru zajistí z přední strany běžnou maticí M10 a ze zadní strany samojistnou maticí M10, případně běžnou maticí M10 s vějířovou nebo pérovou podložkou (matice nejsou součástí dodávky). Používejte spojvací materiál třídy pevnosti 8 nebo vyšší.


Při montáži je nutné dbát na to, aby byl tlumič v držáku namontovaný mírně stlačený (minimálně 15 mm a více). V případě, že není na konci kroku tlumiče ponechaná dostatečná rezerva, dojde během provozu takovou chybnou montáží k poškození tlumiče.


Současně s výměnou držáku/tlumiče je nutné provést kontrolu ostatních součástí nájezdové brzdy, zejména dorazového kroužku, uložení tažné trubky a zkontrolovat a seřídit kolové brzdové jednotky včetně jejich propojení s nájezdovou brzdou.


Montáž vyžaduje odborné znalosti. Doporučujeme ji proto svěřit zaškolenému KNOTT servisu.
