Tažná spojka Winterhoff WW 30-K+Z, 3000 kg, 51/50/45/40/35 mm, H12V12

Tažná spojka WW-30 s příslušenstvím:

Parametry:

Tažná kulová spojka je vhodná pro použití u přívěsů s maximální celkovou hmotností nepřevyšující 3 000 kg. Maximální povolené svislé zatížení tažného zařízení je 150 kg.

Montáž:

Spojovací zařízení je určeno pro přímou montáž na tažné trubky o průměru 50 mm. S využitím přiložených vymezovacích podložek je možné ji osadit rovněž na tažné trubky menších rozměrů:

• průměr 46 mm (s použitím podložky o síle 2 mm)


• průměr 45 mm (s použitím podložky o síle 2,5 mm)


• průměr 40 mm (s použitím podložky o síle 5 mm)


• průměr 35 mm (s použitím podložek o síle 5 mm + 2,5 mm)

Tažnou spojku lze namontovat pomocí šroubů umístěných křížem, anebo podélně. V případě mnontáže šroubů křížem je rozteč děr 40 mm, pro montáž podélně ("vedle sebe") je rozteč 50 - 54 mm. V případě montáže podél použijte přibalený šroub M12x90 s podložkami na obou stranách a samojistnou maticí v přední části tažné spojky a šroub M12x80 se samojistnou maticí v zadní části. V případě montáže pomocí šroubů křížem použijte pro vodorovné uchycení přibalený šroub M12x90 s podložkami na obou stranách a samojistnou maticí a pro svislé uchycení přiložený šroub M12x80 se sedlovou položkou* a samojistnou maticí. Přiložené samojistné matice lze použít pouze jednou. Při opakované montáži tažné spojky je třeba je vyměnit za nové.

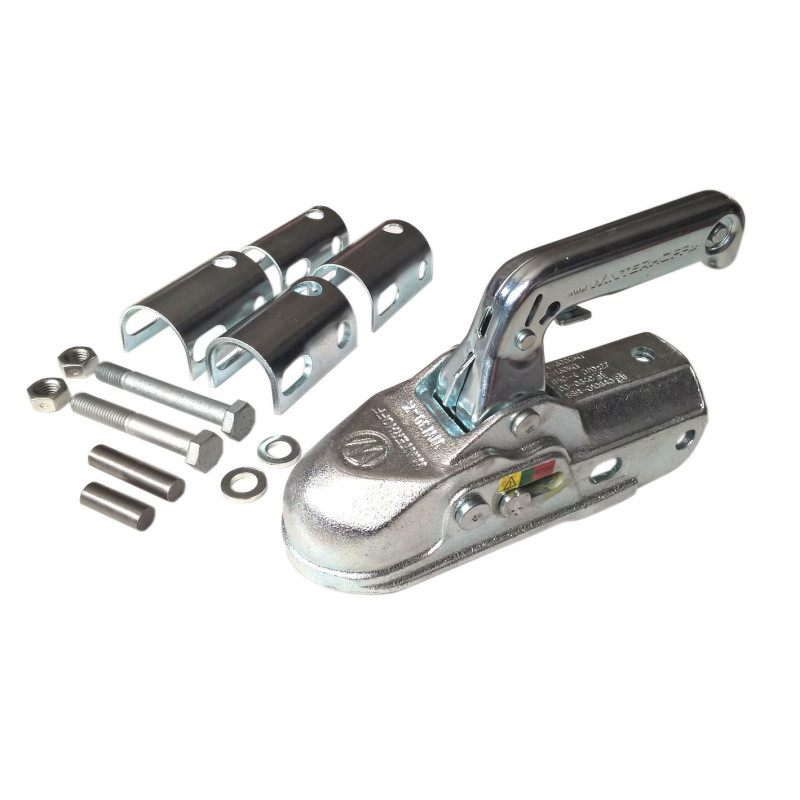

Obsah balení:

• 1x Tažná spojka WW-30


• 4x vymezovací podložka


• 1x šroub M12x90


• 1x šroub M12x80


• 2x jednorázová samojistící matice M12


• 2x podložka pod matici M12


• 1x pomocný čep pro uchycení tlumiče 12x34 mm


• 1x pomocný čep pro uchycení tlumiče 12x49 mm

*sedlová podložka M12 není součástí balení. Při použití tažné spojky s uchycením pomocí šroubů křížem je zpravidla přítomna na svislém šroubu. V našem e-shopu ji lze samostatně objednat pod číslem 150028
